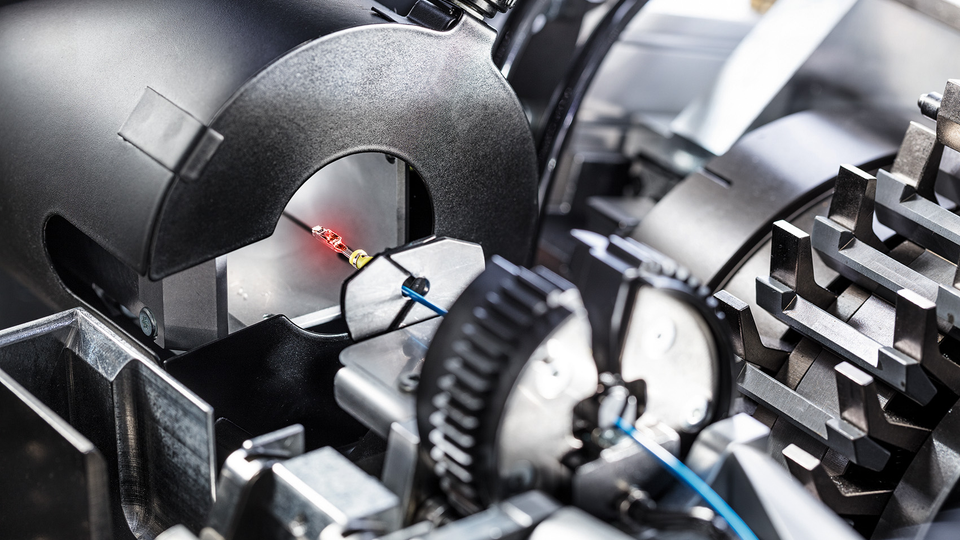

Sistem optic de măsurare a contactelor pentru introducerea diferitelor contacte
Sistemul optic de măsurare a contactelor permite introducerea unei game largi de contacte în carcase, pe o parte sau pe ambele părți.
Producția de mănunchiuri de cabluri
Omega 740
Mașina de montare a cablurilor Omega 740/750 poate fi utilizată pentru a produce mănunchiuri de cabluri de diverse complexități și pentru a le dota cu carcase de contacte pe o parte sau pe ambele părți.
Schimbător de cabluri extins pentru până la 36 de cabluri diferite
Schimbătorul automat de cabluri oferă până la 36 de cabluri din întregul domeniu de secțiuni. Aceasta acoperă, de exemplu, o mare varietate de modele de panouri de comandă.
Trei perechi de lame cu monitorizare opțională a inciziei ACD
Cele trei perechi de lame deja integrate cu monitorizarea opțională a inciziei (ACD) acoperă un interval al secțiunilor de la 0,13 până la 2,5 mm² (AWG 26-14).
Modul special de dezrăsucire pentru neutralizarea cablurilor răsucite
Cablurile dezrăsucite sunt întotdeauna torsionate. Modulul de dezrăsucire elimină torsiunea, lucru important pentru încărcarea ulterioară complet automată.
Depozitare integrată a cablurilor pentru o producție mai eficientă
Cu ajutorul sistemului de depozitare a cablurilor pot fi fabricate cu ușurință mănunchiuri de cabluri duble, cu un grad ridicat de complexitate. De asemenea, permite post-producția imediată a cablurilor defecte.
Module de proces
S1441
Prin intermediul modulului S1441 de aplicare a manșoanelor, introducerea manșoanelor standard în industrie și a mini-manșoanelor a fost semnificativ îmbunătățită în ceea ce privește viteza de procesare, stabilitatea și calitatea.Aflați mai multeModule de proces
C1370
Modulul de sertizare C1370 pentru mașini complet automate de prelucrare a cablurilor asigură cote reduse de rebut prin monitorizarea forței de sertizare CFA+/CFA și o productivitate ridicată datorită timpilor scurți de reechipare.Aflați mai multeInstrumente de Calitate
Q1250 scalabil
Ca versiune de bază, modulul Q1250 scalabil oferă testarea dezizolării, precum și sertizarea și sigilarea. Toate caracteristicile de calitate sunt testate integral în întregul pachet.Aflați mai multeModule de proces
CM 1/5 GS
Cu modulul CM 1/5 GS pentru ferule se pot procesa până la cinci ferule pe bandă de diferite lungimi, cu un design de sertizare Quadro.Aflați mai multeModule de proces
CM 04 Duo
Modulul secvențiabil CM04 Duo pentru ferule sertizează până la două ferule libere cu secțiuni mari, de 4 și 6 mm², pe cabluri pre-dezizolate cu un design de sertizare Quadro.Aflați mai multeSisteme de marcare
M1630 Jet S
Imprimanta cu jet de cerneală M1630 permite imprimarea rapidă și flexibilă a liniilor, cu timpi scurți de reechipare. Operarea se realizează direct prin intermediul unității de comandă a mașinii.Aflați mai multeSisteme de marcare
M1650 Tube
Modulul de marcare a tuburilor M1650 imprimă tuburile de marcaj și le împinge pe cablu. Modulul este conceput pentru mașinile din noua gamă Zeta 6x0.Aflați mai multeModule de proces
AEH-LS
Modulul AEH-LS pentru ferule sertizează ferulele libere pe cablurile pre-dezizolate. Cablul este introdus cu ușurință și un senzor monitorizează prezența ferulei.Aflați mai multeModule de proces
X1582
Unitatea de răsucire X1582 răsucește capetele firelor cu precizie de la o secțiune a cablului de 0,03 mm2 și fire de la 2mm pentru procesul ulterior de cositorire.Aflați mai multeModule de proces
X1585
Modulul de flux/cositorire X1585 aplică cu precizie cositor pe capetele firelor, sigur și fără plumb. Datorită diverselor duze de cositor este acoperită o gamă largă de aplicații.Aflați mai multeModule de proces
Schunk
Modulul de proces Schunk permite compactarea cablurilor cu ultrasunete. Ca alternativă la ferule, compactarea este utilizată din ce în ce mai mult pentru construcția panourilor de comandă.Aflați mai multe
| Specification name | Specification value |
|---|---|
| Lungime minimă cablu prelucrare unilaterală min. | 240 mm |
| Lungime minimă cablu conexiune bilaterală jumper min. | 300 mm |
| Lungime minimă cablu conexiune bilaterală jumper max. | 540 mm |
| Lungime minimă cablu încărcare complexă min. | 300 mm |
| Lungime minimă cablu încărcare complexă ax. | 760 mm |
| Lungime cablu (tavă standard) max. | 3000 mm |
